خرید بهترین نوع آسانسور هیدرولیکی با قیمت ویژه از هیراد صنعت آسانبر , برای دریافت کاتالوگ محصول می توانید با مشاورین فروش ما تماس بگیرید : آسانسور هیدرولیک ، آسانسوری است که در آن نیروی محرکه مورد نیاز برای حرکت آسانسور از طریق هیدرولیک تامین می شود. این آسانسورها از لحاظ ایمنی در سطح بالایی قرار دارند. و امکان سقوط در این آسانسورها وجود ندارد. دلیل آن هم ماهیت لخت سیستم هیدرولیک می باشد.
این آسانسورها محدودیت هایی در سرعت و شتاب دارند. اما در حالت کلی این آسانسورها در مقایسه با آسانسورهای کششی حرکتی نرم تر و روان تر دارند. این نوع آسانسورها همانند آسانسورهای کششی متناسب با محل قرارگیری سیستم محرکه نام گذاری های مختلفی دارند. در برخی از این آسانسورها سیستم انتقال نیرو ، ترکیبی از هیدرولیک و کششی می باشد.
آسانسور هیدرولیک نسل جدیدی از آسانسور بوده که جزء آسانسورهای بدون موتورخانه یا MRL( MACHIN ROOM LESS ) قرار میگیرند .تجهیزات اصلی آسانسور هیدرولیک جک (CYLINDER ) و پاور یونیت ( POWER UNIT ) بوده که نیروی محرکه و حرکت را در آسانسورهای هیدرولیک ایجاد میکنند. آسانسور هیدرولیک از نظر نصب به انواع جک مستقیم (نیاز به حفره چاه برای جک) و جک غیر مستقیم (بدون نیاز به حفر چاه) تقسیم میشوند. آسانسور های هیدرولیک از لحاظ کاربرد به انواع ، مسافربر خانگی (HOME LIFT ) ، تجاری ، خودروبر ، بیمارستانی و باربر قابلیت اجرا دارند.
آسانسور هیدرولیک چیست ؟
در این نوع آسانسورها کابین توسط جک هیدرولیکی به حرکت در می آید. هیدورلیک نیز عملی است که تولید، انتقال و تبدیل نیرو توسط مایع تحت فشار انجام می گیرد.
این نوع آسانسورها در سراسر دنیا رایج هستند. و اکثر ماشین آلات و تجهیزات مطابق با این اصول کار می کنند. موتور و تجهیزات نصب آسانسور هیدرولیک به طور مشخصی قابل تعیین نیست و متناسب با نوع طراحی و فضای نصب می تواند متفاوت باشد.
در حالت کلی این آسانسورها مجهز به یک اتاق ماشین هستند. که پمپ ، مایع و موتور در آن جای دارد. از این رو امکان دارد ، فضای مورد انتظار کمی بیشتر باشد. از این رو شما می توانید آسانسور بدون موتورخانه MRL را که در آن ماشین آلات و … داخل شافت قرار می گیرند، را تهیه کنید.

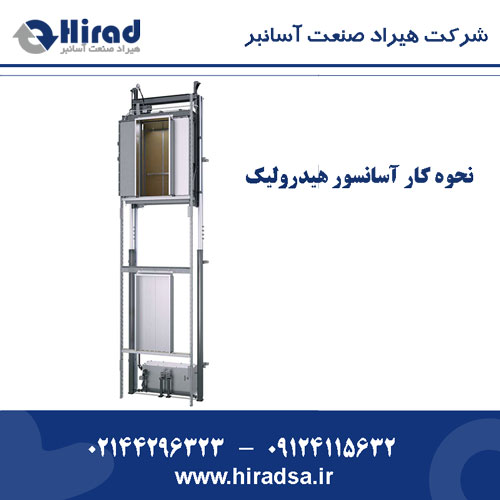

نحوه کار آسانسور هیدرولیک
آسانسور هیدرولیکی پمپ مایعات را از مخزن به داخل لوله منتهی به سیلندر انتقال می دهد. زمانی که شیر باز می شود. مایع تحت فشار مسیری با کمتری مقاومت را سپری می کند و به مخزن سیال باز می گردد. زمانی که شیر بسته می شود. مایع تحت فشار به غیر از رفتن به سیلندر جای دیگری ندارد. زمانی که مایعات در سیلندر جمع شد. پیستون به سمت بالا حرکت داده می شود و کابین آسانسور جابه جا می شود.
سیستم کنترل به محض نزدیک شدن ماشین به کف صحیح سیگنالی را به موتور الکتریکی ارسال میکند تا بدین ترتیب به مرور پمپ آسانسور هیدرولیک خاموش شود. زمانی که پمپ خاموش شد. هیچ حرکتی به داخل سیلندر منتقل نمی شود . اما از آنجایی که هنوز شیر بسته است ، نیروی سیالی که از قبل در سیلندر است، نمیتواند فرار کند و به عقب جریان پیدا کند. از این رو پیستون روی مایع قرار می گیرد. و ماشین در همان جای خود باقی می ماند.
سیستم کنترل آسانسور به منظور پایین آمدن سیگنالی را به سوپاپ می فرستد. سوپاپ به صورت الکتریکی و با کمک یک سوئیچ شیر برقی پایه فعال می شود. با باز شدن شیر توسط سلونوئید ، مایع جمع شده در داخل سیلندر به داخل مخزن مایع خارج می شود. سیستم کنترل آسانسور هیدرولیک وزن ناشی از سیستم حرکتی (ماشین) و محموله فشاری را به پیستون وارد می کند و بدین ترتیب مایع به داخل مخزن منتقل می شود. قسمت حرکتی کم کم به سمت پایین میآید. سیستم کنترل به منظور متوقف کردن ماشین در یک طبقه پایینی، دوباره شیر را همانطور که گفتیم میبندد.
در ادامه نحوه کار این آسانسورها را به طور خلاصه توضیح می دهیم:
این نوع آسانسورها مطابق با یک اصل اساسی کار میکنند: سیستم به منظور بالا رفتن، یک پمپ روغن را به داخل سیلندر فشار می دهد و پیستون را (که ماشین بالابر را هل میدهد) به سمت بالا به حرکت در میآورد. سیستم آسانسور هیدرولیک در زمان پایین رفتن ؛ دریچه را باز می کند، روغن دوباره با داخلی مخزن منتقل می شود. و با کمک نیروی جاذبه واگن بالابر به عقب می رود.
زمانی که شیر بسته شد. روغن فقط از مخزن به داخل سیلندر می رود. زمانی که شیر باز است، روغن فقط از سیلندر به داخل مخزن می رود.
کابین آسانسور مجهز به یکسری کنترل هایی هستند که باعث می شوند پمپ کار کند و روغن به حرکت در آید. با رسیدن به کف، پمپ خاموش میشود و بالابر در قسمت بالای پیستون قرار میگیرد و روغن آن را در سیلندر جای می گیرد.
موقعیت، اندازه و عملکرد سیلندر میتواند به یکی از دوحالت “خالی” یا “بدون سوراخ” باشد.

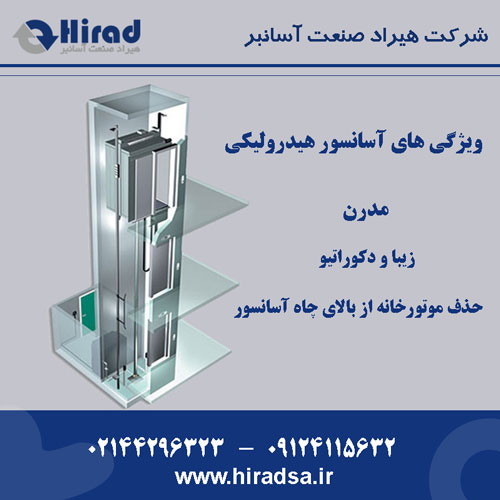

ویژگی ها آسانسور هیدرولیک
- مدرن و با پرستیژ
- زیبا و دکوراتیو و قابل اجرا در نماهای ساختمان و مناسب اجرا با کابین های شیشه ای
- حذف موتورخانه از بالای چاه آسانسور
مزایای آسانسور هیدرولیک
حذف موتورخانه از بالای چاه آسانسور مزیت های زیر را ایجاد میکند :
- این آسانسورها از از ضریب ایمنی بالایی برخوردارند. (بخاطر استفاده از جک امکان سقوط وجود ندارد.)
- وزنه تعادل ندارد. ( نبود وزنه می تواند فضایی در حدود ۱۳% به فضای مفید ساختمان اضافه کند. )
- بار اضافی در راس چاه آسانسور کاهش می یابد. (موتورخانه در بالای ساختمان حذف می شود.) محاسبات فنی در ستونهای جانبی چاه کاهش می یابد و در نتیجه هزینه ساخت کاهش می باید.
- سازه فلزی ( آهن کشی ) در چاه آسانسور کاهش می یابد و در نتیجه وزن ساختمان نیز کاهش می یابد .
- بار با ظرفیت بالا را جابجا می کند.
- از کابینهای تمام شیشه ای گرد ( ۳۶۰ درجه ) در جک مستقیم استفاده می کند.
- آسانسور هیدرولیک در مصرف برق ( در حدود ۴۰% ) صرفه جویی می کند.
- نیروی مورد نیاز برای پایین آمدن آسانسورهای هیدرولیک از طریق نیروی جاذبه زمین تامین می شود. ( موتور خاموش )
- این آسانسورها حرکت یکنواختی دارند و در زمان حرکت آسانسور هیچ صدایی در داخل کابین و طبقات شنیده نمی شود.
- در زمان سرویس و مواقع اضطراری امکان دسترسی آسان سرویس کار به موتور خانه وجود دارد.
- با حذف موتور خانه در راس پاه صدای استارت موتور برای ساکنین بالاترین طبقه صدایی ایجاد نمی شود.
- قطعات طول عمر زیاد دارند و به دلیل کاهش قطعات متحرک استهلاک کمی دارند.
- در آسانسور هیدرولیک با کمک شیر کنترل هیدورلیکی می توان سرعت را تنظیم کرد. که به مراتب هزینه ها کمتر می شود و ایمنی در مقایسه با آسانسورهای کششی VVVF بیشتر است.
- در ساختمانهایی که طراحی چاه آسانسور آنها براساس آسانسورهای کششی شده ، به علت حذف کادر وزنه امکان افزایش فضای کابین وجود دارد.
- موتورخانه در کف ساختمان می باشد و تا شعاع ۱۲ متری از چاه آسانسور قابلیت انتقال دارد.
- در صورت قطع برق شیر سلونوئیدی با یک باطری فعال می شود و پایین آسانسور را در سر اولین طبقه پایین می آورد. به غیر از این شیرها، با استفاده از مکانیزمی می توان کابین را به صورت دستی از روی پاورپوینت به سمت پایین هدایت کرد.
- آسانسور هیدرولیک به صورت ملایمتر توقف می شود.
معایب آسانسور هیدرولیک
- محدودیت در ارتفاع
- محدودیت در سرعت
شرکت هیراد صنعت جهت رفاه شما مشتریان گرامی اقدام به راه اندازی درخواست آنلاین سرویس نموده است . در صورت نیاز می توانید از لینک پایین صفحه جهت ثبت درخواست خود اقدام فرمایید . در اولین فرصت با شما تماس می گیریم .
سیستم هیدرولیک چگونه کار می کند ؟
- این سیستم با کمک پمپ انرژی مکانیکی را به قدرت سیال تحت فشار تبدیل می کند.
- تا نقطه مورد نظر توسط لوله ها و شلنگ ها به صورت سیال انتقال می یابد.
- فشار، جهت و جریان سیال توسط شیرها کنترل می شود.
- با کمک جک کار را به انجام می رساند.
نکات مهم در طراحی آسانسور
- ابعاد چاه آسانسور
- پاورپوینت میتواند در شعاع ۱۲ متری سیلندر هیدرولیک نصب شود. بهتر است تا جای ممکن این فاصله حداقل باشد تا فشار به علت اصطکاک داخل لوله و خشمهای آن به حداقل میزان برسد.
- سرعت کابین
- ظرفیت
- عمق چاه
- محدودیت برای حفر پاله جک
- فاصله بالای کابین تا زیر سقف ( over head)
